HƯỚNG DẪN CẤU HÌNH CAMERA ĐO NHIỆT ĐỘ / BÁO CHÁY HEATPRO HIKVISION chính hãng giá rẻ

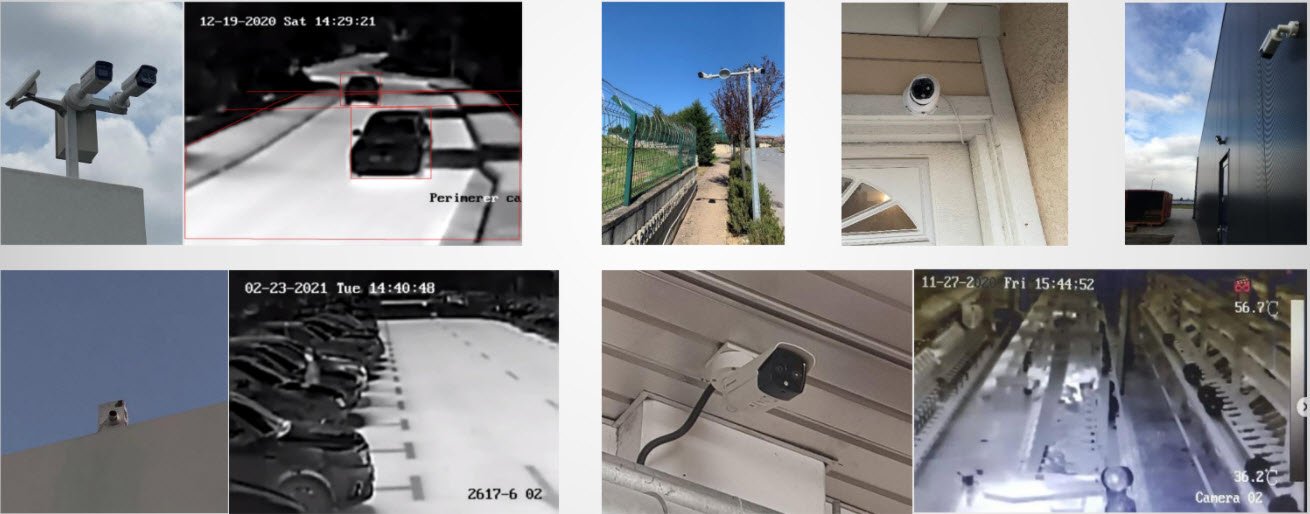

Các vị trí lắp đặt: Có thể lắp đặt trong nhà và ngoài trời.

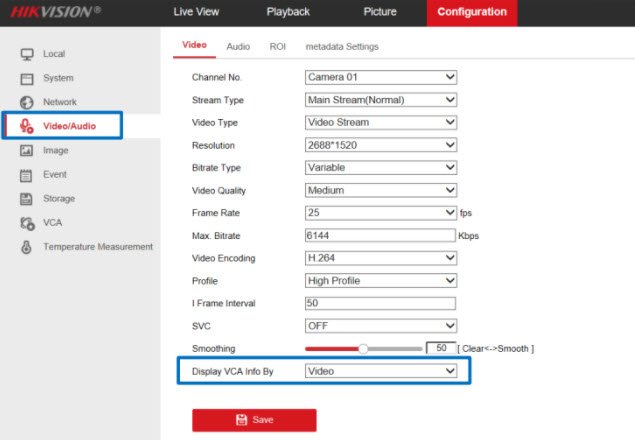

• Mục Configuration→ Video and Audio → Video → Display VCA info by

Display VCA info by:

• Video: hiển thị thông tin trong luồng Video luôn

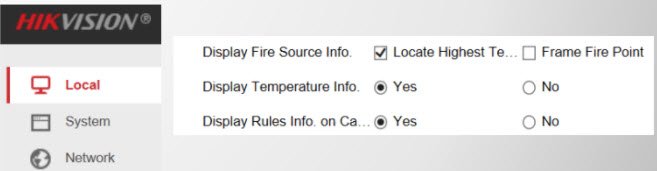

• Player: hiển thị thông tin trên phần mềm IVMS 4200, Hik-central hoặc trình duyệt web (cần bật hiển thị trong tin trong local)

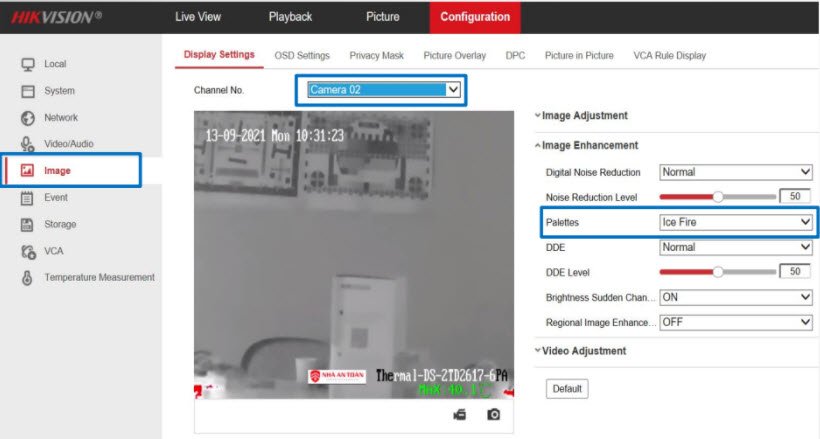

Cài đặt tùy chỉnh hình ảnh nhiệt.



• Mục Configuration→ Image→ Display Settings → Chọn Camera 02 (ảnh nhiệt)

Mục Image Enhancement:

• Palettes: thay đổi chế độ màu sắc nhiệt độ





Cài đặt chỉnh chế độ chèn ảnh nhiệt vào ảnh quang Pictrue in Pictrue hoặc tăng chi tiết ảnh nhiệt

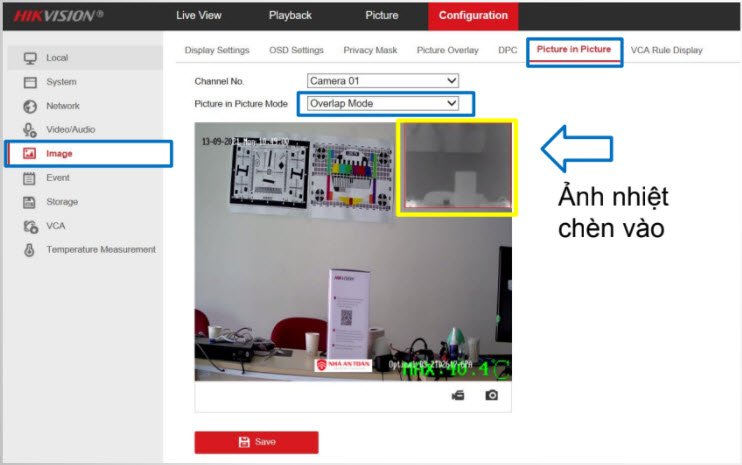

• Mục Configuration→ Image→ Pictrue in Pictrue → Chọn Camera 01 (ảnh quang)





Camera ảnh quang:

• Overlap Mode: Chèn ảnh nhiệt vào ảnh quang → Nhưng làm giảm độ chi tiết ảnh nhiệt

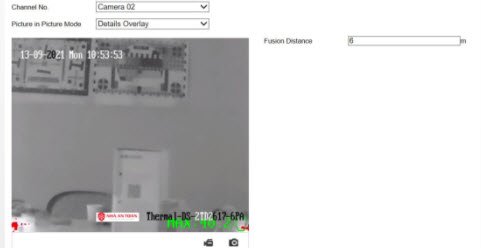

• Camera ảnh nhiệt: Details Overlay: tăng độ chi tiết ảnh nhiệt → Nhưng tắt chế độ chèn ảnh nhiệt vào ảnh quang





Cài đặt tùy chỉnh kích thước chứ hiển thị nhiệt độ, màu sắc quy tắc đo nhiệt độ

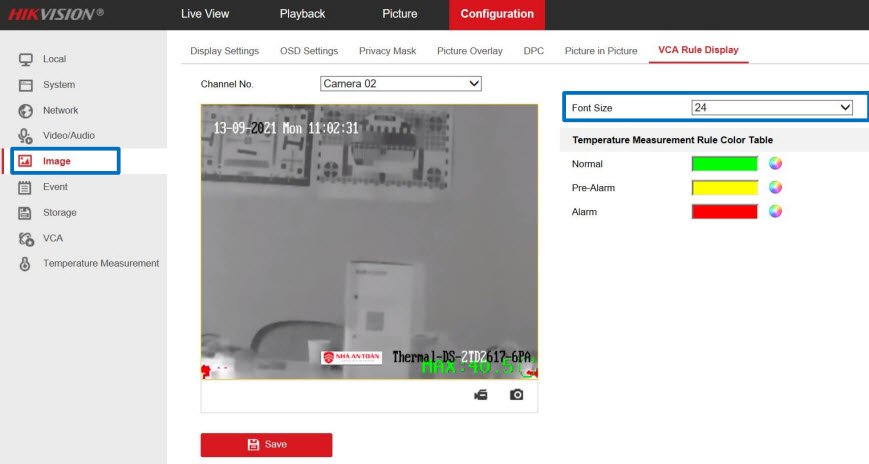

• Mục Configuration→ Image→ VCA Rule Display



Camera ảnh nhiệt:

• Font Size: Kích cỡ chữ hiển thị nhiệt độ
• Temperature Measurement Rule Color Table: Chỉnh quy tắc màu sắc với các nhiệt độ





Cài đặt tùy chỉnh đèn chớp của camera (nếu có)

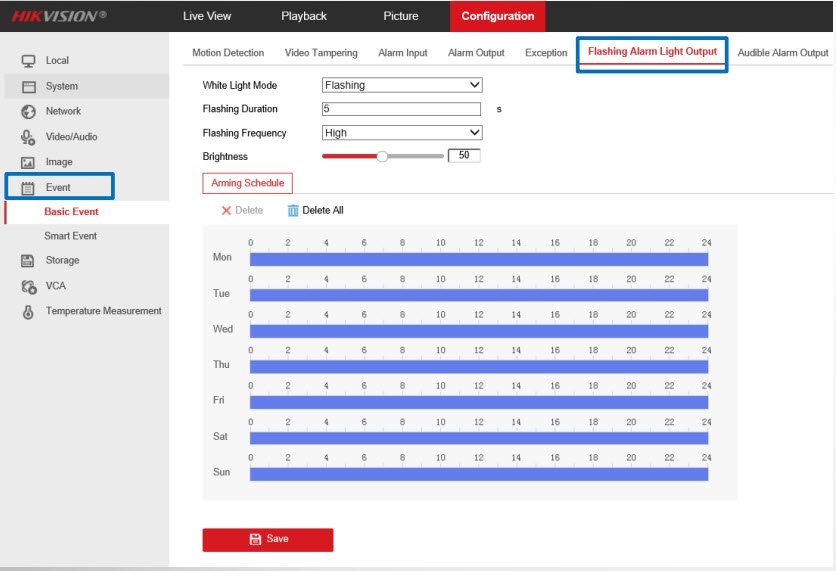

Mục Configuration→ Event→ Basic Event→ Flashing Alarm Light Output



• White Light Mode: Chọn chế độ chớp đèn
• Flashing Duration: Thời gian sáng đèn(1-60 giây)
• Flashing Frequency: Tốc độ chớp nhanh chậm
• Brightness: độ sáng của đèn
• Đặt lịch chớp đèn ở dưới
• Chọn Save để lưu lại





Cài đặt tùy chỉnh loa cảnh báo của camera (nếu có)

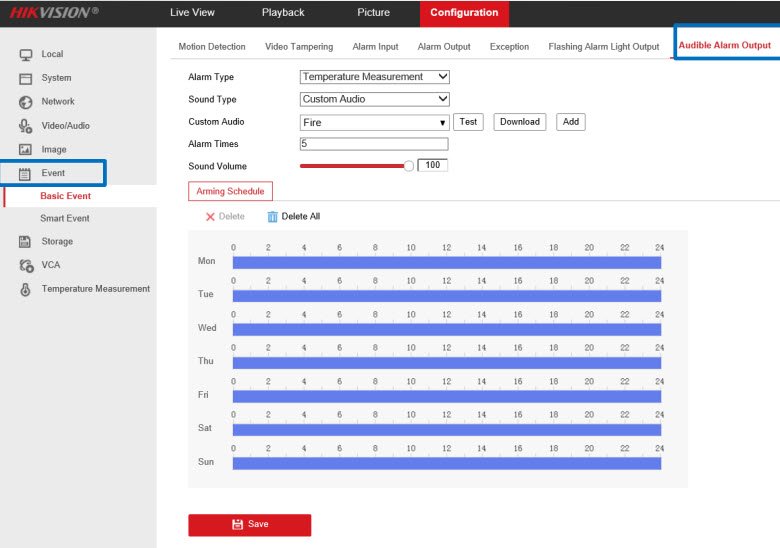

Mục Configuration→ Event→ Basic Event→ Audible Alarm Output



• Alarm Type: Chọn loại cảnh báo như nhiệt độ bất thường, phát hiện khói, phát hiện VCA.
• Sound Type: Chọn âm thanh mặc định hoặc tùy chỉnh.
• Custom Audio: âm thanh tùy chỉnh (mono, dưới 512KB, lấy mẫu 8KHz, đuôi .wav).
• Chọn Add để thêm file
• Chọn Download để tải file về
• Alarm Times: Số lần phát âm thanh.
• Đặt lịch ở dưới.
• Chọn Save để lưu lại.



Tải âm thanh demo tại đây: Âm thanh cảnh bảo tiếng việt



Cấu hình chế độ phát hiện khói/cháy

Chọn chế độ Đo nhiệt độ và phát hiện cháy

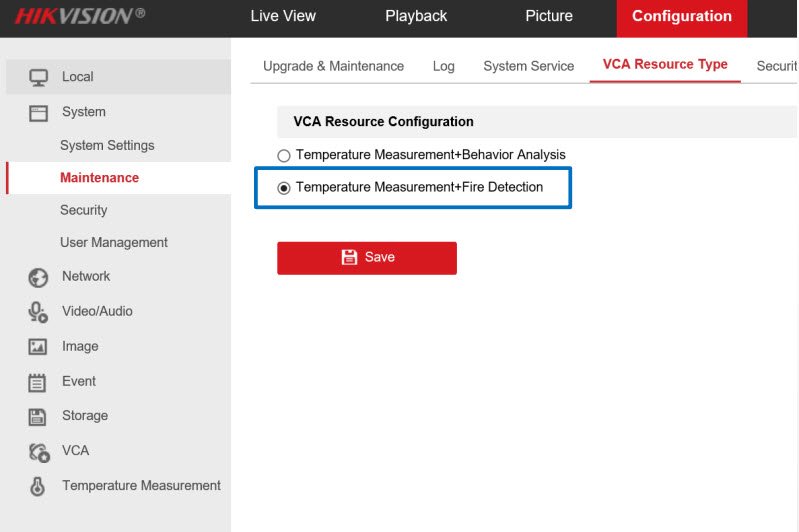

• Mục Configuration→ System → Maintenance→ VCA Resource Type
• Mặc định để là đo nhiệt độ + VCA
• Chọn Temperature Measurement+Fire Detection để bật chế độ phát hiện cháy và đo nhiệt độ.
• Lưu lại → camera sẽ tự khởi động lại

Cài đặt phát hiện cháy

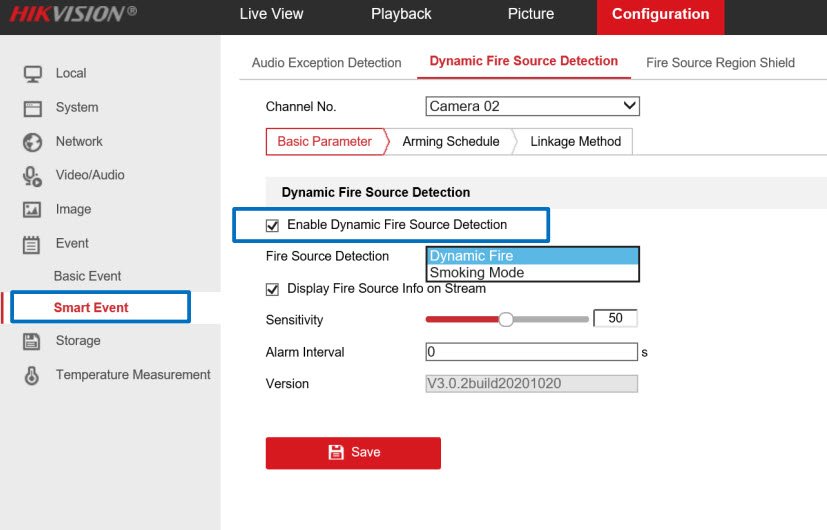

• Mục Configuration→ Event → Smart Event→ Dynamic Fire Source Detection → Basic Parameter
• Chọn Enable Dynamic Fire Source Detection để bật phát hiện cháy
• Fire Source Detection: Chọn phát hiện cháy hoặc khói
• Display Fire Source Info on Stream: hiển thị nguồn cháy trong luồng video
• Sensitivity: độ nhạy phát hiện.
• Lưu ý: phát hiện cháy có hiển thị nguồn cháy chứ không có nhiệt độ

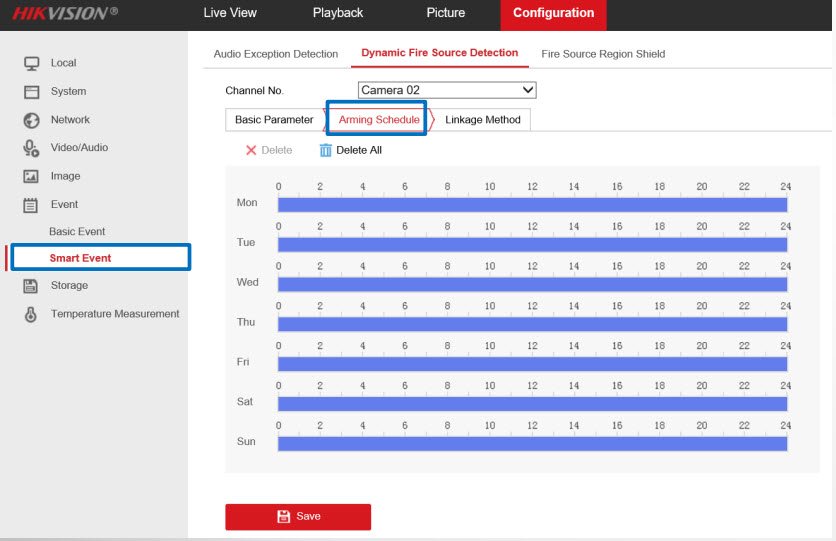

Cài đặt lịch phát hiện cháy



• Mục Configuration→ Event → Smart Event→ Dynamic Fire Source Detection → Arming Schedule



Đặt lịch phát hiện cháy



• Nhấn save để lưu lại

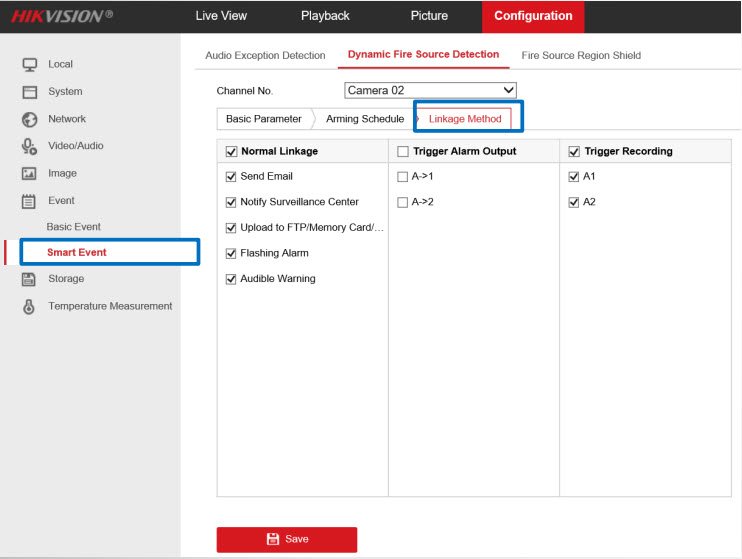

• Mục Configuration→ Event → Smart Event→ Dynamic Fire Source Detection → Linkage Method



Normal linkage:

• Send Email: gửi mail
• Notify Surveillance Center: thống báo đếp phần mềm, NVR,..
• Upload to FTP/Memory Card/NAS: Lưu vào thẻ nhớ
• Flashing Alarm: Chớp đèn báo động
• Audible Warning: Hú loa báo động
• Trigger alarm output: Kích hoạt ngõ ra báo động (cài đặt ở Basic Event)
• Trigger Recording: Kích hoạt ghi hình.
• Nhấn save để lưu lại





Cấu hình đo nhiệt độ



Bật đo nhiệt độ

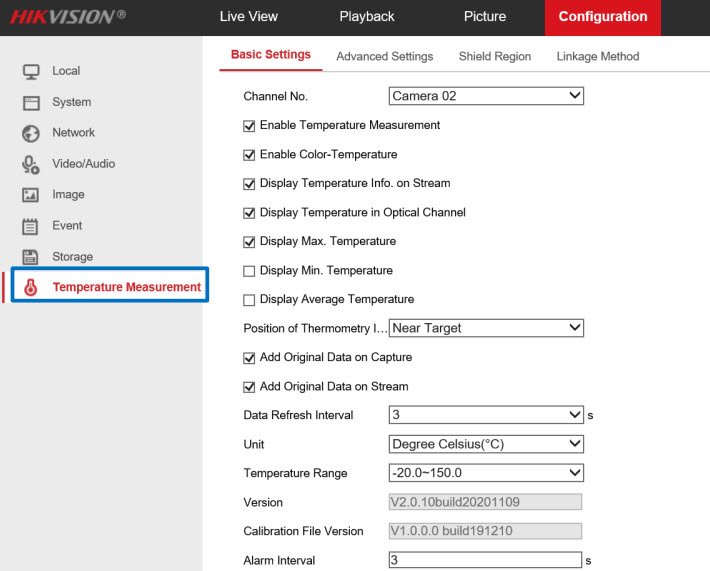

Mục Configuration→ Temperature Measurement and Alarm → Basic Setting



• Enable Temperature Measurement: bật đo nhiệt độ
• Enable Color-Temperature: Màu của nhiệt độ
• Display Temperature Info. on Stream: hiển thị nhiệt độ trong luồng video.
• Display Temperature in Optical Channel: hiển thị nhiệt độ trong ảnh quang
• Display Max. Temperature: hiển thị nhiệt độ tối đa
• Display Min. Temperature: hiển thị nhiệt độ tối thiểu
• Display Average Temperature: hiển thị nhiệt độ trung bình
• Position of Thermometry Info: Vị trí điểm thông tin nhiệt độ





Cài đặt các điểm, đường, vùng đo (Tối đa 10 điểm, 10 vùng và 1 đường thẳng)

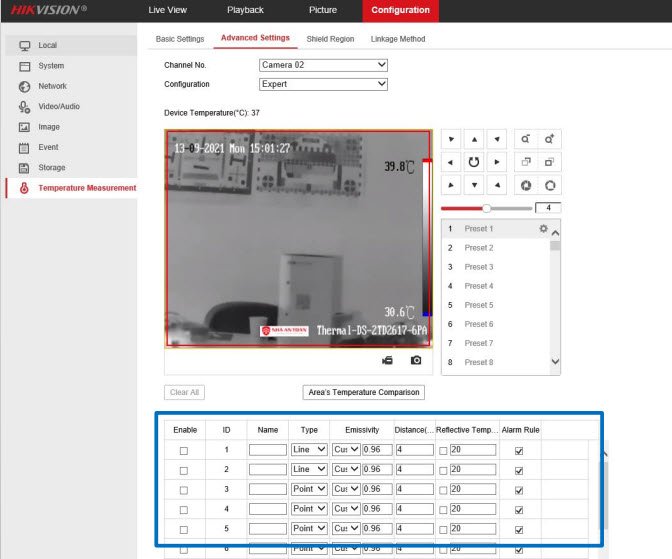

Mục Configuration→ Temperature Measurement and Alarm → Advanced Settings



• Mục Configuration: Chọn chế độ Expert
• Enable: bật cái Rule đo
• Name: đặt tùy ý
• Type: Chọn đường, vùng, điểm (nhớ vẽ vào khung hình)
• Emissivity: độ phát xạ của mục tiêu của bạn (Có thê bỏ qua)
• Distance: Khoảng cách (mặc định cũng được)
• Reflective Temperature(°C): nhiệt độ phản xạ có thể bỏ qua





Cài đặt các điểm, đường, vùng đo (Tối đa 10 điểm, 10 vùng và 1 đường thẳng)



• Mục Configuration→ Temperature Measurement and Alarm → Advanced Setting

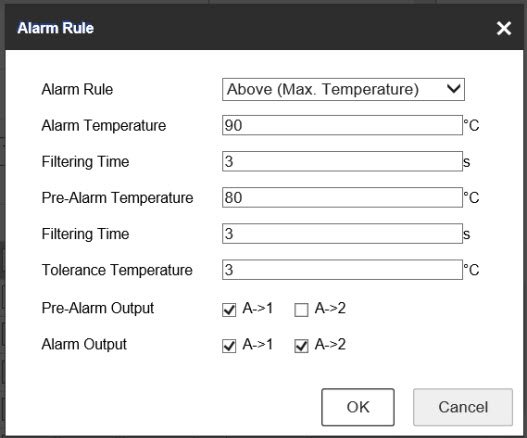

Chọn hình để cài đăt nhiệt độ cảnh báo



• Alarm Rule: Chọn loại cảnh báo nhiệt độ trên, nhiệt độ dưới.





• Alarm Temperature: Nhiêt độ báo động
• Filter time: Thời gian lọc → đến nhiệt độ và thời gian này thì mới báo
• Pre-Alarm Termperature: Nhiệt độ cảnh báo trước.
• Tolerance Temperature: Nhiệt độ cho phép dao động lên xuống
• Và cài đặt alarm output cho các báo động



Cài đặt các liên kết khi có sự kiện (Phần Shield Region → vùng không đo – có thể bỏ qua)

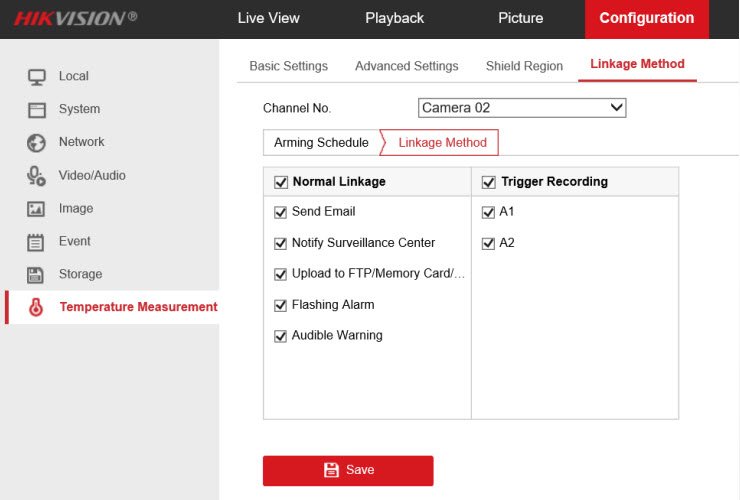

Mục Configuration→ Temperature Measurement and Alarm → Linkage Method



• Arming Schedule: Đặt lịch đo nhiệt độ, đặt 1 lịch cho tất cả các Rule.
• Linkage Method:
• Send Email: gửi mail
• Notify Surveillance Center: thống báo đếp phần mềm, NVR,..
• Upload to FTP/Memory Card/NAS: Lưu vào thẻ nhớ
• Flashing Alarm: Chớp đèn báo động
• Audible Warning: Hú loa báo động
• Trigger Recording: Kích hoạt ghi hình.





Cấu hình chế độ VCA và đo nhiệt độ



Chọn chế độ: mặc định camera nhận là VCA.

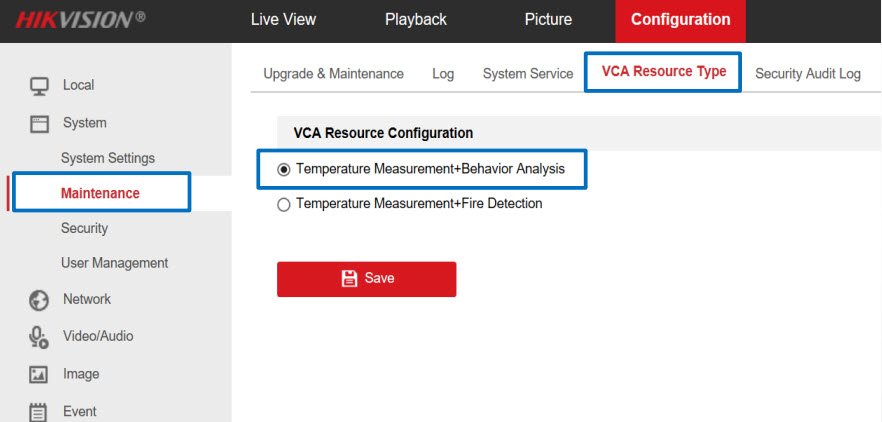

• Mục Configuration→ System → Maintenance→ VCA Resource Type



❖ Temperature Measurement+Behavior Analysis → Chế độ đo nhiệt độ và tính năng VCA (vượt rào, xâm nhập)

❖ Temperature Measurement+Fire Detection → Chế độ phát hiện cháy và đo nhiệt độ

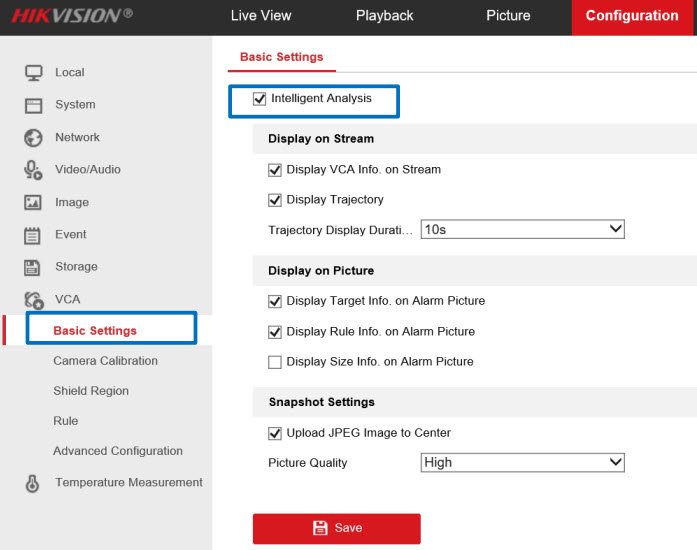

Cấu hình VCA: Bật chế độ



Mục Configuration→ VCA → Basic Settings

• Bật Intelligent Analysis: bật chế độ VCA → Lúc bật có hiện hướng dẫn, tham khảo các bước cài đặt
• Display VCA Info. on Stream: hiển thị VCA vào luồng video
• Display Trajectory: hiển thị theo dõi đường đi của mục tiêu → Trajectory Display Duration Limit: đặt giới hạn thời gian theo dõi
• Display Target Info. on Alarm Picture: hiển thị thông tin vào hình chụp
• Display Rule Info. on Alarm Picture: hiển thị các vùng VCA vào hình chụp
• Display Size Info. on Alarm Picture: hiển thị kích cỡ mục tiêu trong hình
• Upload JPEG Image to Center: Tải ảnh chụp lên phần mềm, NVR,..





Cấu hình VCA: Vễ vùng bỏ qua cảnh báo (Nếu cần, không thì bỏ qua)

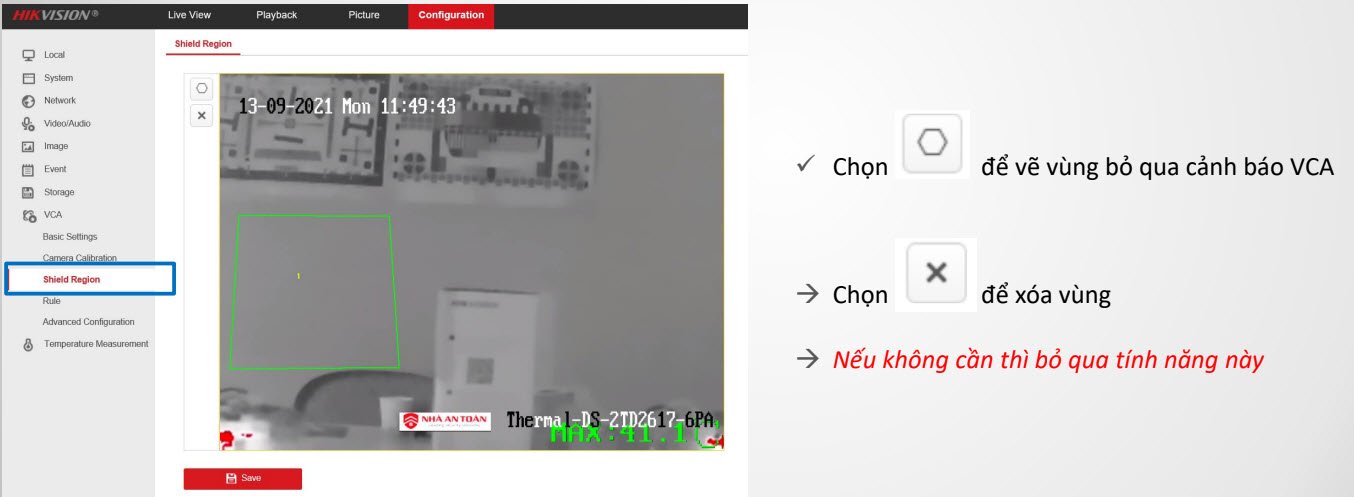

• Mục Configuration→ VCA → Shield Region





Cấu hình VCA: vẽ vùng cảnh báo VCA (hỗ trợ 4 loại và tối đa 8 vùng cảnh báo)

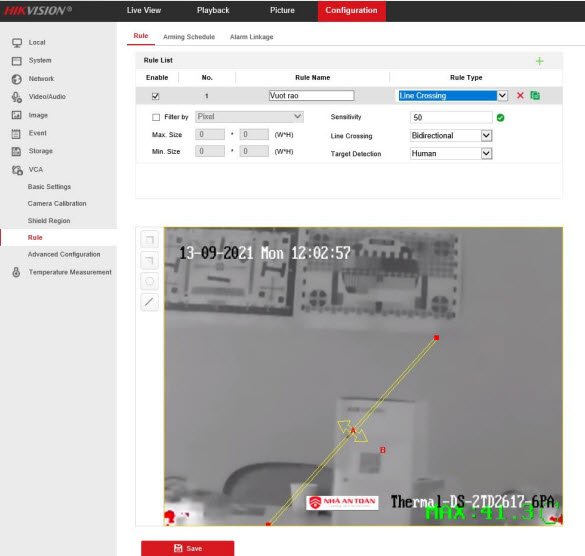

• Mục Configuration→ VCA → Rule → Rule → Chọn dấu + để them VCA



Hỗ trợ tối đa 4 loại:

• Line crossing: hàng rào ảo .
• Intrusion: phát hiện xâm nhập (có đặt thời gian ở trong vùng bao lâu).
• Region entrance: đi vào vùng (không có đặt thời gian vào bao lâu).
• Region exiting: đi ra khỏi vùng.

Tối đa 8 cảnh báo.

• Rule name: đặt tên – tùy ý.
• Rules type là chọn loại VCA.
• Sensitivity: độ chạy phát hiện.
• Line Crossing: Chọn hướng cho hàng rào ảo.
• Target Detection: Chọn đối tượng: Người/Xe hoặc cả 2.
• Chọn Save để lưu lại.

Thông số tương tự như cài VCA của các camera thường

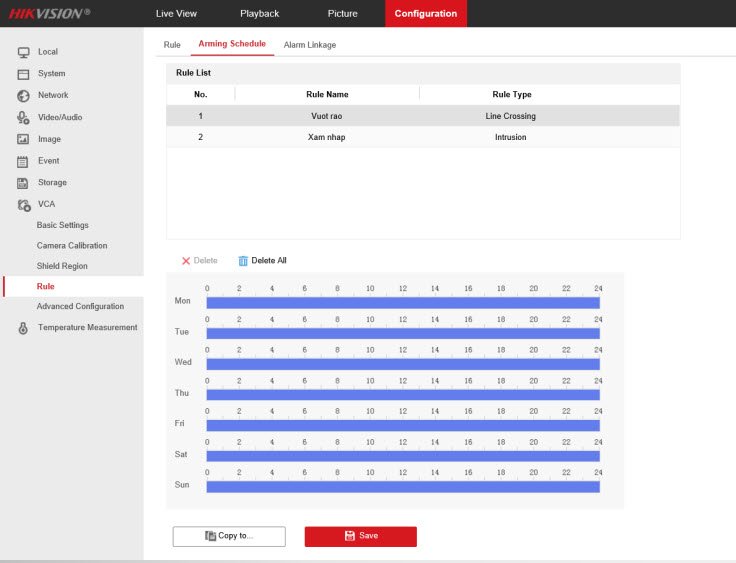

Cấu hình VCA: đặt lịch cho báo động VCA



• Mục Configuration→ VCA → Rule → Arming Schedule → Chọn VCA rồi đặt lịch



Chọn 1 VCA bất kì rồi đặt lịch ở dưới.



• Chọn Copy to để sao chép lịch đến các VCA khác
• Chọn Save để lưu lại





Cấu hình VCA: Cài đặt liên kết khi có sự kiện

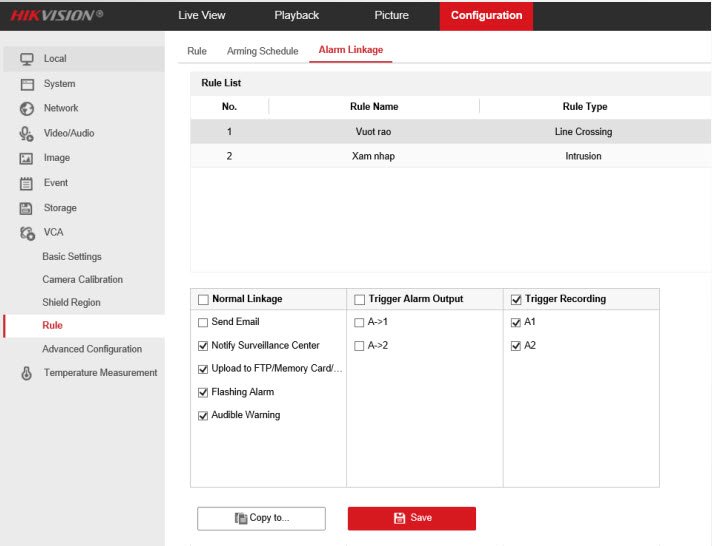

Mục Configuration→ VCA → Rule → Alarm linkage→ Chọn VCA rồi chọn liên kết

• Chọn 1 VCA bất kì rồi đặt chọn liên kết ở dưới.
• Send Email: gửi mail
• Notify Surveillance Center: thống báo đếp phần mềm, NVR,..
• Upload to FTP/Memory Card/NAS: Lưu vào thẻ nhớ
• Flashing Alarm: Chớp đèn báo động
• Audible Warning: Hú loa báo động
• Trigger alarm output: Kích hoạt ngõ ra báo động (cài đặt ở Basic Event)
• Trigger Recording: Kích hoạt ghi hình.
• Chọn Copy to để sao chép lịch đến các VCA khác
• Chọn Save để lưu lại





Cấu hình gán Camera, NVR – iVMS 4200

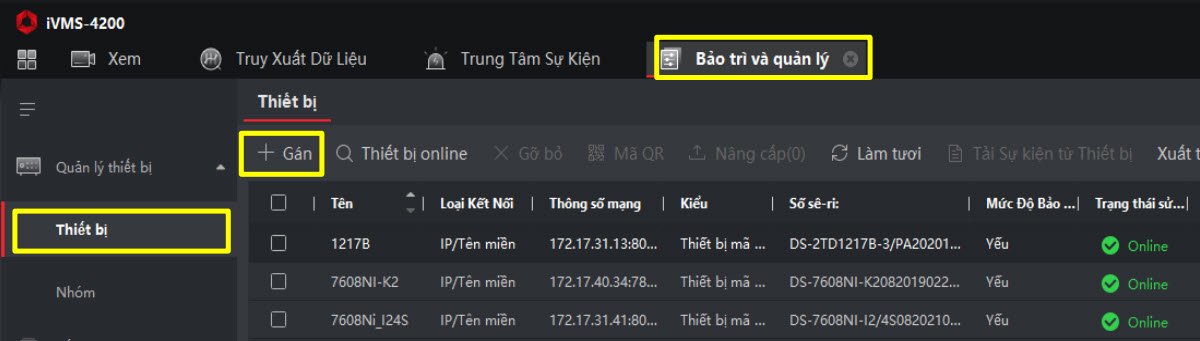

• Chọn bảo trì quản lý → Quản lý thiết bị → Gán Camera và NVR vào phần mềm

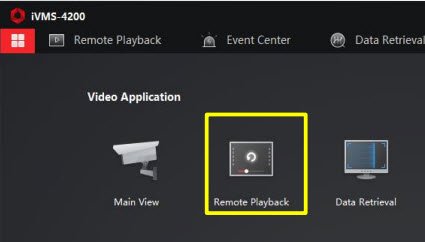

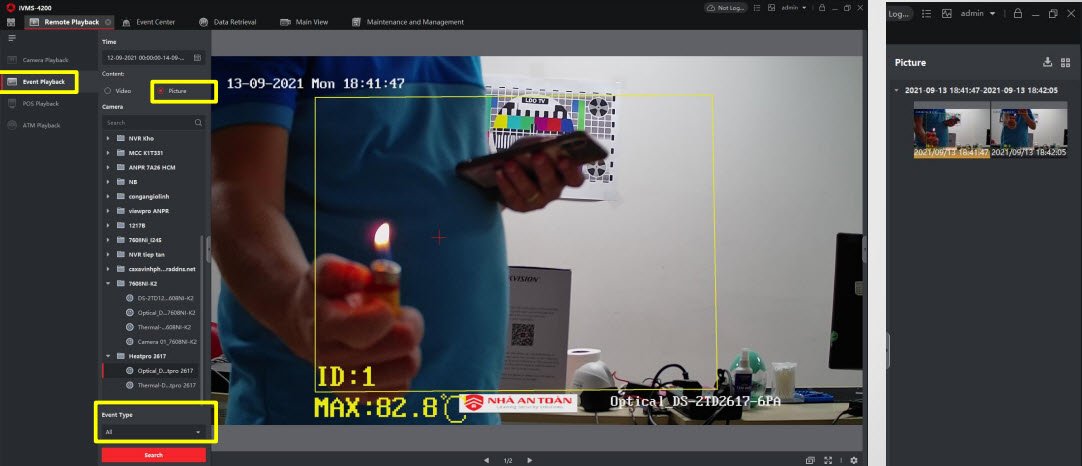

Tìm kiếm lại dữ liệu trên phần mềm 4200



Với Camera đo nhiệt độ



• Control Panel → Remote Playback → Event Playback→ Chọn Pictrure → Chọn Camera/NVR





• Time: Chọn thời gian muốn tìm
• Camera: Chọn Camera muốn tìm
• Event Type: nhiệt độ bất thường/nguồn cháy





Nhận báo đông lên phần mềm iVMS4200



Camera báo lên phần mềm

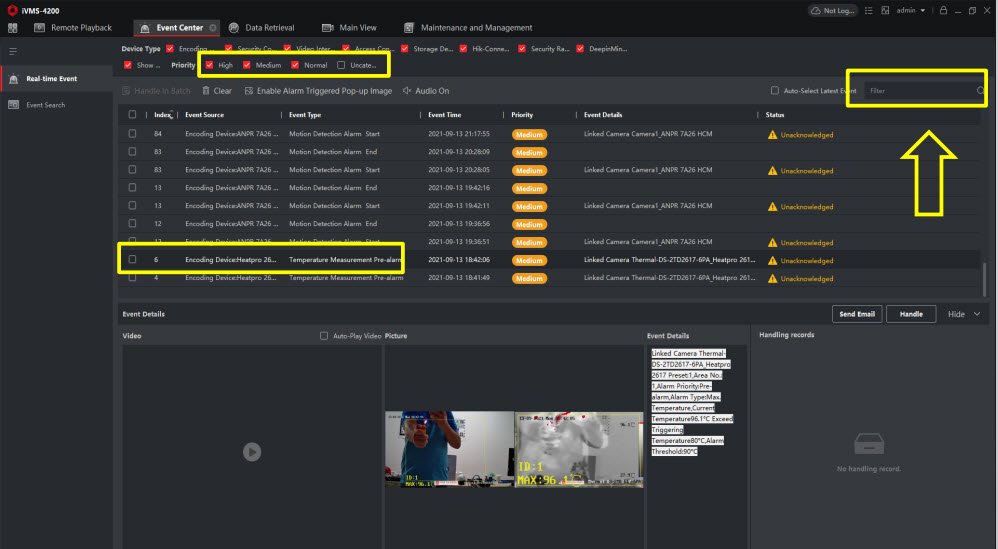

• Control Panel → Event Center→ Real-time Event → Chọn mức độ ưu tiền (cần cài trong Event config)





• Priority: Chọn phần ưu tiên của sự kiện (cài ở mục Event Configuration)
• Filter: Nhập tên camera để lọc riêng
• Chọn 1 sự kiện bất kì: sẽ hiện hình ảnh, video (lưu trữ) và thông tin sự kiện





Cài đặt gửi mail



Cấu hình Email, sẽ gửi mail khi ta chọn mục Email ở các linkage Method

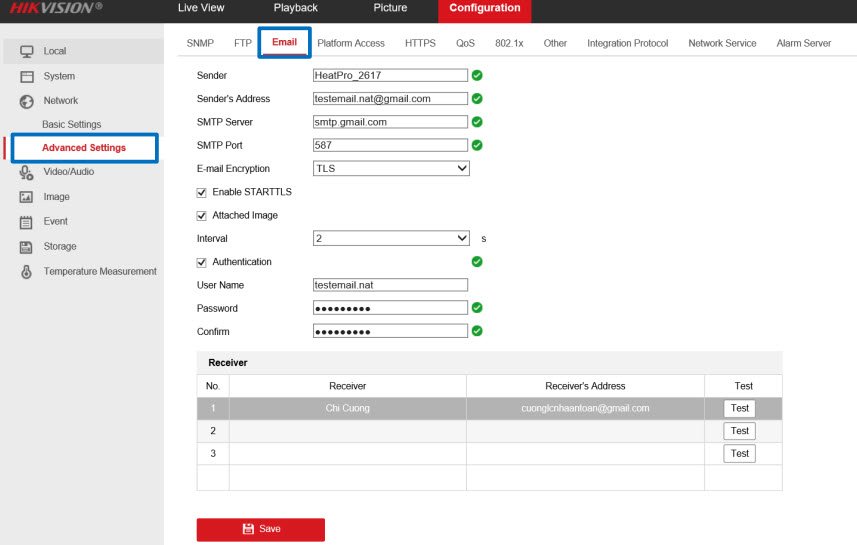

• Mục Configuration→ Network → Advanced Settings → Email





Điền các thông tin của Email như trong hình bên.

• Tên Sender: viết liền không dấu.
• Receiver là các email nhận
• Nếu test thành công là Ok

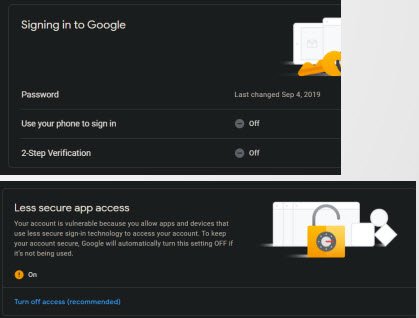

• Nếu test chưa thành công thì phải tắt bảo mật 2 lớp và cho phép ứng dụng kém bảo mật của Email.

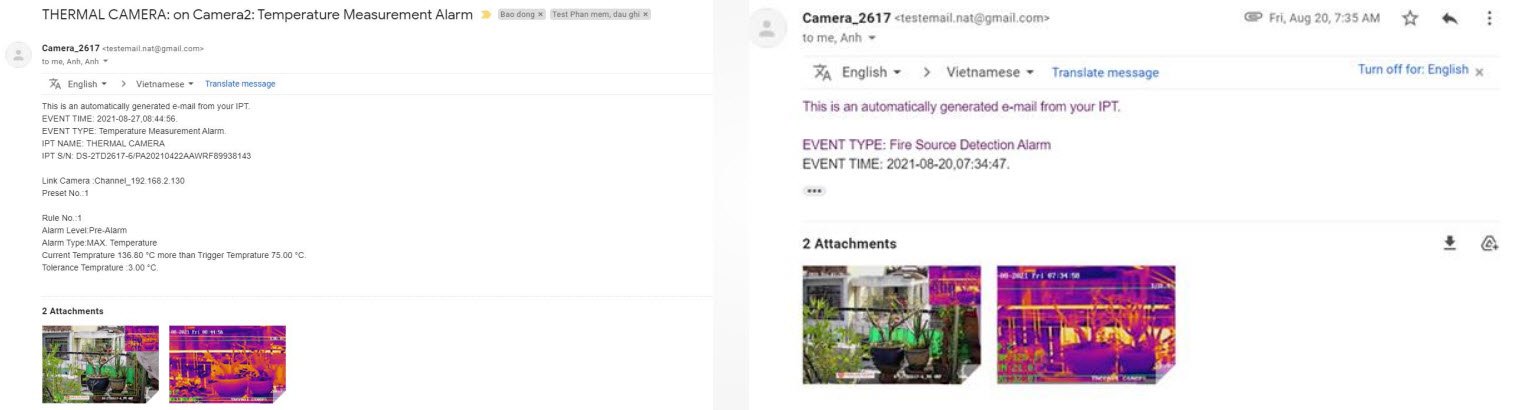

Hình ảnh nhận được mail

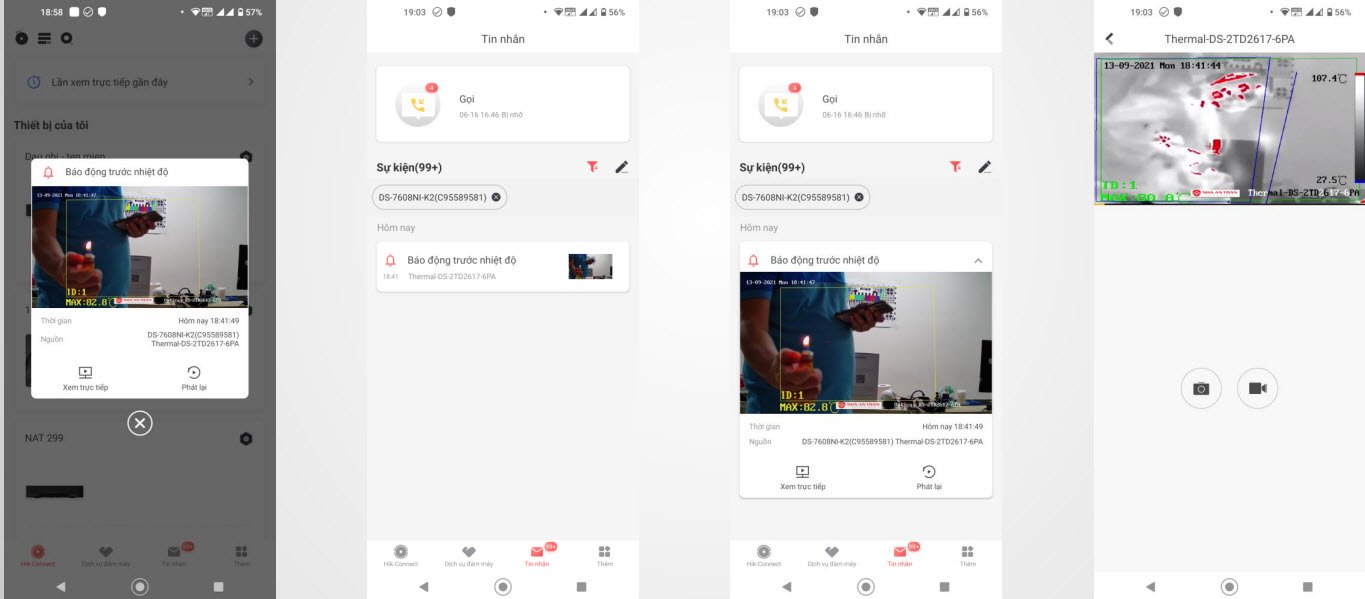

• Camera và NVR có hỗ trợ gửi báo động nhiệt độ cao lên phần mềm Hik-connect
