HƯỚNG DẪN SỬ DỤNG CÁC DÒNG SWITCH CỦA HIKVISION chính hãng giá rẻ

Cấu hình chức năng nâng cao, bật tắt các port của Switch qua phần mềm.

• Cho phép xem thông tin các thông số thiết bị, chỉnh sửa thông số mạng, bảo trì, nâng cấp firmware, kiểm tra nhật ký .v.v

• Cho phép cấu hình nâng cao các thông số băng thông cho các port.

• Cho phép cấu hình chế độ Tăng cường POE cho các port (cho phép POE hoạt động với khoảng cách lên đến 300m)





• Bật tắt POE trên các port.





Tạo sơ đồ mạng trực quan, thuận tiện cho việc giám sát sức khỏe hệ thống, bảo trì.



• Trên iVMS4200, chọn module Topology





• Topology sẽ tự động tạo sơ đồ mạng khi đã gán Switch vào phần





Sơ đồ mạng sẽ thể hiện đầy đủ các thiết bị kết nối đến Switch

• Nếu các thiết bị của Hikvison đã gán vào iVMS4200 và tham gia kết nối đến Switch, trong sơ đồ sẽ hiện thị tên.





• Click đúp vào thiết bị trong sơ đồ để hiện thị thông tin chi tiết





• Click chuột phải vào thiết bị để xem trạng thái các port.





• Trạng thái hoạt động các thiết bị





• Trạng thái hoạt động các port

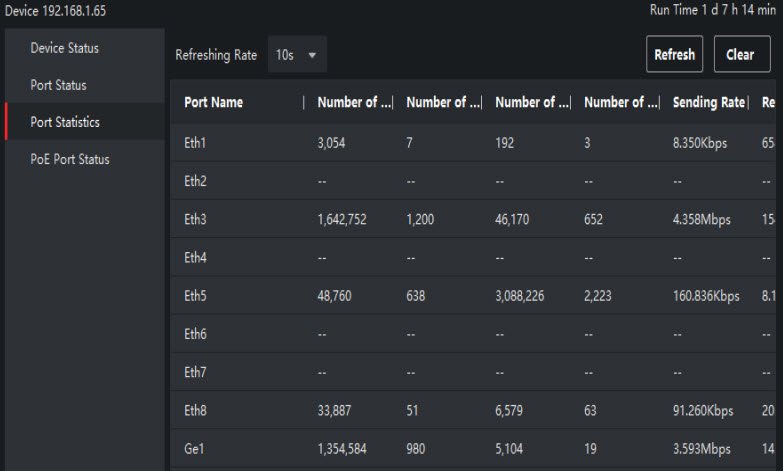

• Thông tin chi tiết gói tin đang chuyển qua các port





• Trạng thái hoạt động POE trên các port





Các sự kiện cảnh báo

• Chọn chuột phải, click Event Handing.





• Hiển thị chi tiết các sự kiện của các cổng





Cấu hình nhanh thiết bị trong sơ đồ mạng.



• Chọn chuột phải, click Remote Configuration





• Giao diện cấu hình của Switch





Cảnh báo, thông báo lỗi theo thời gian thực.



• Trên iVMS4200, chọn Module Event Center. Tất cả các sự kiện của Switch sẽ được thông báo tại đây.





• Thiết lập ngưỡng cảnh báo băng thông.
• Trong module sơ đồ mạng Topology,
• Chọn biểu tượng Cài đặt: Chọn Upstream Bandwidth L1/L2 Alarm
• Khi một kết nối đạt đến ngưỡng băng thông đã thiết lập, Switch sẽ phát đi cảnh báo.
• Cho phép thiết lập 2 mức cảnh báo theo 2 ngưỡng băng thông khác nhau.





• Khi băng thông của kết nối vượt quá mức L1, line kết nối sẽ hiển thị màu Vàng.
• Khi băng thông của kết nối vượt quá mức L1, line kết nối sẽ hiển thị màu Đỏ.





Xem liveview, điều khiển PTZ, cấu hình nhanh các thiết bị Hikvision trong sơ đồ mạng.



• Tại sơ đồ mạng Topology, cho phép xem Xem Liveview, điều khiển PTZ các camera Hikvision.
• Chọn chuột phải, Click Liveview





• Bảng Liveview cho phép chúng ta xem và thao tác điều chỉnh PTZ
