TẠI SAO GẮN Ổ CỨNG CHO ĐẦU GHI HÌNH NHƯNG XEM LẠI KHÔNG CÓ DỮ LIỆU ?

Nội dung bài viết

Các bước kiểm tra ổ cứng camera:



• Kiểm tra xem đã format ổ cứng chưa hoặc ổ cứng có bị lỗi không ?
• Kiểm tra xem thời gian của đầu ghi hình có đúng với thực tế hay không ?
• Kiểm tra xem đã đặt lịch ghi hình cho đầu ghi hay chưa ?



Tại sao đã gắn ổ cứng vào đầu ghi nhưng đầu ghi hình báo không có ổ cứng?



• Có thể Cáp cho ổ cứng ( cáp nguồn hoặc cáp SATA ) bị lỏng hoặc hỏng . Nếu các cáp này bình thường và không bị lỏng, có thể Ổ cứng bị lỗi hoặc Cổng SATA của đầu ghi hình bị hỏng.



Hướng dẫn kiểm tra ổ cứng vào đầu ghi hình đã đúng chưa?

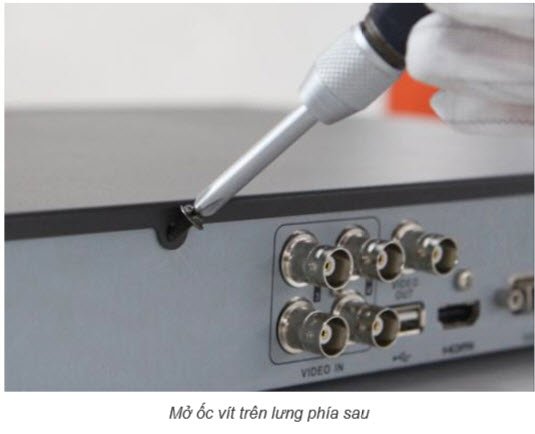

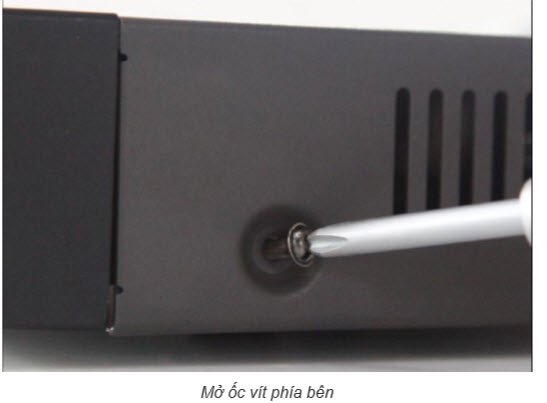

• Tháo nắp từ đầu ghi bằng cách mở ốc vít trên lưng phía sau và phía bên của đầu ghi.





• Mở ốc phía trên đầu ghi





• Lưu ý: Không tháo các ốc giữ nguồn quạy gió, ốc giữ chân nguồn, chân HDMI, audio, …
• Các ốc vỏ thường có màu đen, Các ốc không thuộc vỏ thường có màu trắng -> cứ tháo ốc đen



Quan sát chỗ lắp ổ cứng trên đầu ghi, Như đầu ghi của trên sẽ lắp tối đa được 4 ổ cứng. Thường thì đầu ghi chỉ lắp được một ổ cứng.



• Các ô màu đỏ chính là các chỗ sẽ đặt ổ cứng





Quan sát chân cắm SATA ở đâu. Chúng ta sẽ xem chân cắm sata ở đâu để xuay ổ cứng cho đúng chiều. Nếu xoay không đúng chiều dây của bạn sẽ bị ngắn và các bạn phải lắp lại rất mất công.

• Khoanh màu đỏ của mình là 4 chân SATA trên Main của đầu ghi





• Quan sát đây là chân giao tiếp của ổ cứng với đầu ghi hình. Trong hình vuông nhỏ là giắc SATA truyền tín hiệu. Trong hình vuông dài hơn là đường cấp nguồn cho ổ cứng

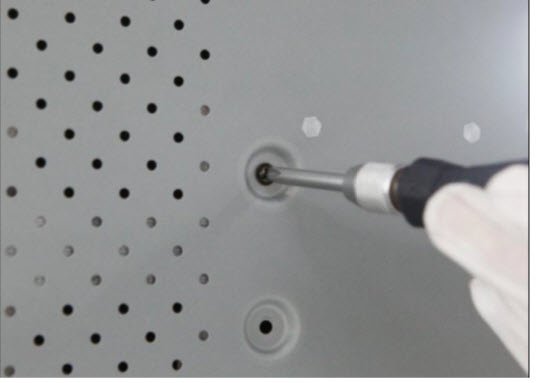

• Lắp đặt ổ cứng giá đỡ ổ cứng bằng cách sử dụng các ốc vít được cung cấp. Vặn chặt ốc vít ở phía dưới để sửa chữa ổ cứng

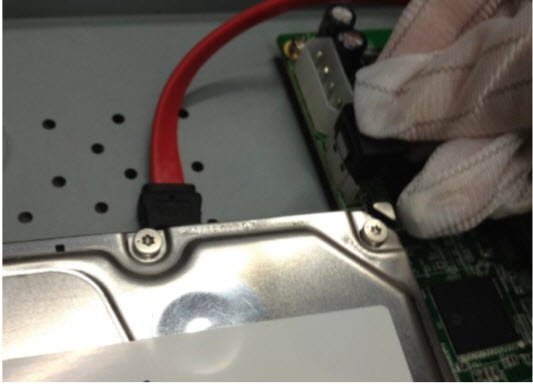

•  Kết nối ổ cứng với board mạch chủ của đầu ghi hình với cáp dữ liệu bao gồm

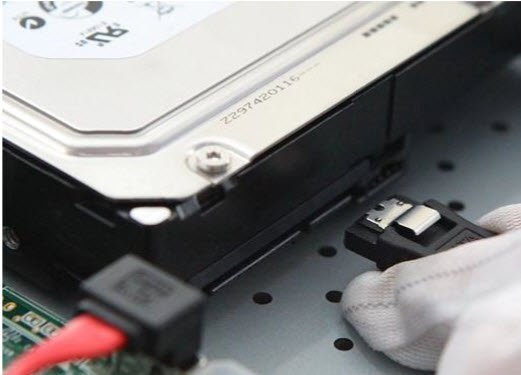

• Cáp dữ liệu gắn trên board của đầu ghi

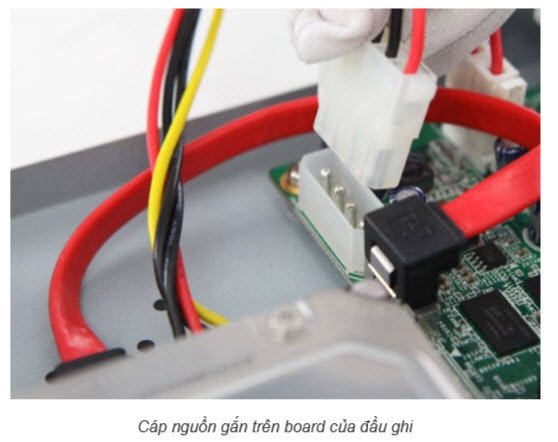

•  Kết nối ổ cứng với board mạch chủ của đầu ghi hình với cáp nguồn bao gồm

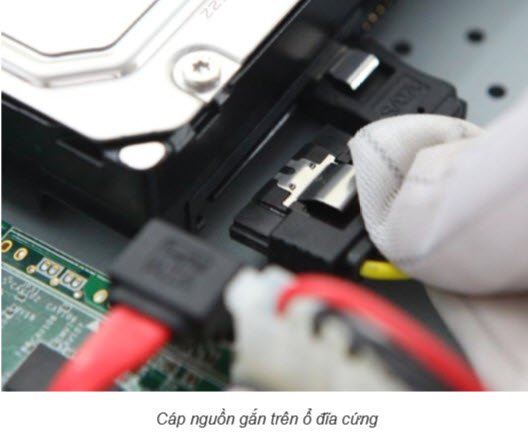

• Cáp nguồn gắn trên ổ cứng





Lưu ý rất quan trọng trong khi lắp ổ cứng camera:



•  Ổ cứng bên trong bằng đĩa từ nên rất dễ hỏng, nếu chúng ta vô tình làm rơi ổ cứng thì khả năng cao ổ cứng sẽ hỏng. Nếu bị méo thì coi như chúng ta mất trắng ổ cứng.
•  Khi lắp các Jack Sata, Jack nguồn kết nối Main với ổ cứng phải lắp nhẹ nhàng tránh gãy ổ cứng
•  Chân Sata, chân nguồn đều có ngạnh tránh lắp ngược. Nếu các bạn không để ý lắp ngược có thể điện sẽ làm cháy ổ cứng. Không may hơn sẽ gãy ngay chân ổ cứng và hỏng hoàn toàn ổ cứng.



• Sau khi đăng nhập vào giao diện của đầu ghi chọn Configuration -> Storage -> Storage Management





• Nếu vừa rồi các bạn lắp đúng sẽ hiện lên danh sách các ổ cứng của bạn tại đây.



• Tiếp đến là một Menu format xuất hiện xuất hiện như hình bên dưới.



• Sau khi Thông báo này biến mất tức là đã format xong. Các bạn có thể đặt lịch trình ghi hình cho đầu ghi hình.
