HƯỚNG DẪN SỬ DỤNG TÍNH NĂNG PHÁT HIỆN CHUYỂN ĐỘNG LỌC BÁO ĐỘNG GIẢ

PHẦN 3 : CHỈNH CẤU HÌNH BÁO ĐỘNG TRÊN MENU OSD CỦA CAMERA HD-TVI PIR

• Trong chế độ báo động (Alarm) ở menu OSD của camera PIR, có thể cấu hình như là chế độ kích hoạt từ camera (Camera Trigger Mode) và chế độ kích hoạt từ DVR (DVR Trigger Mode).
• Chế độ kích hoạt từ Camera: camera phát hiện tín hiệu PIR và kích hoạt đèn ánh sáng trắng chớp tắt trong 3 giây, 3 giây sau nếu có tín hiệu cảnh báo PIR kéo dài, đèn ánh sáng trắng sẽ ngừng nhấp nháy trong 5 giây. Sau 5 giây, nếu có tín hiệu cảnh báo PIR liên tục, đèn trắng sẽ nhấp nháy lần nữa trong 3 giây và cứ tiếp tục, cho đến khi không phát hiện có tín hiệu PIR.

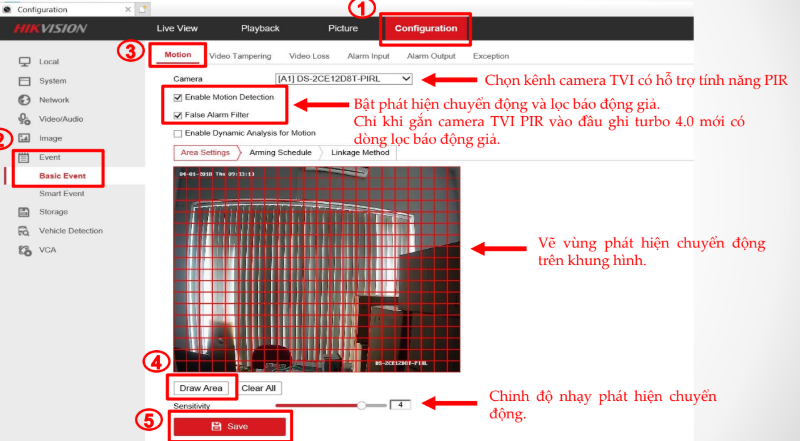

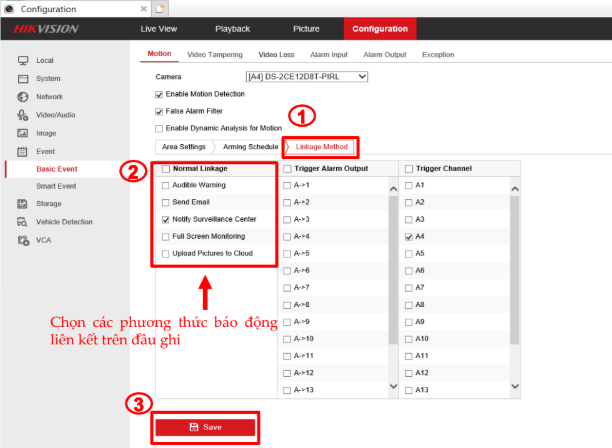

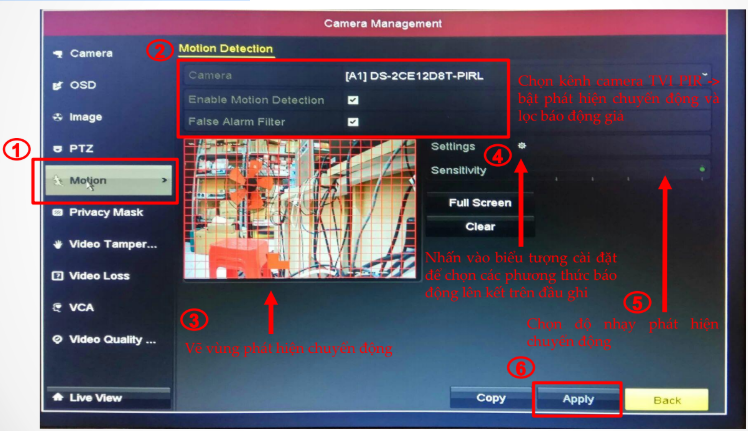

• Chế độ kích hoạt từ DVR: Ánh sáng trắng được kích hoạt bởi DVR. Phát hiện chuyển động (Motion Detection) và bộ lọc báo sai (False Alarm Filter) phải được kích hoạt trước. Khi camera phát hiện ra tín hiệu PIR, nó sẽ gửi báo động lên DVR. Nếu phát hiện chuyển động của DVR được kích hoạt đồng thời, DVR sẽ gửi tín hiệu báo động đến camera và đèn ánh sang trắng sẽ nhấp nháy mỗi giây.

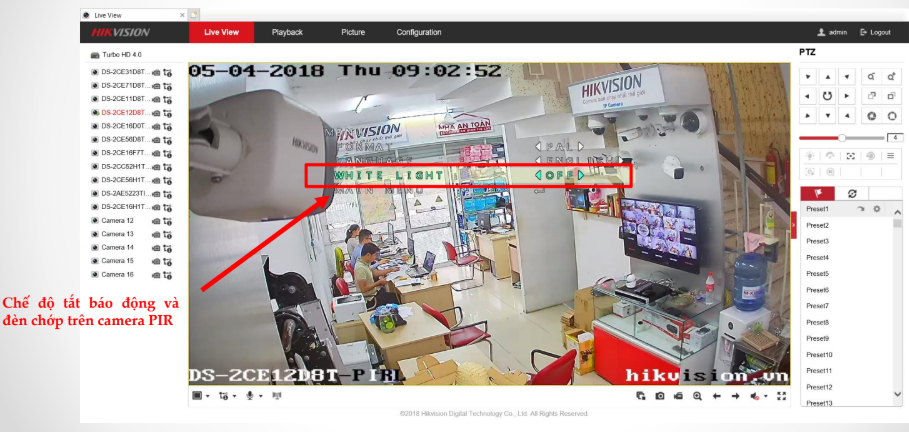

• Trong chế độ OFF: đèn ánh sáng trắng sẽ tắt và không thể nhấp nháy hoặc sáng nhưng bộ phát hiện PIR vẫn hoạt động. (DVR cũng có thể nhận được tín hiệu PIR từ camera).

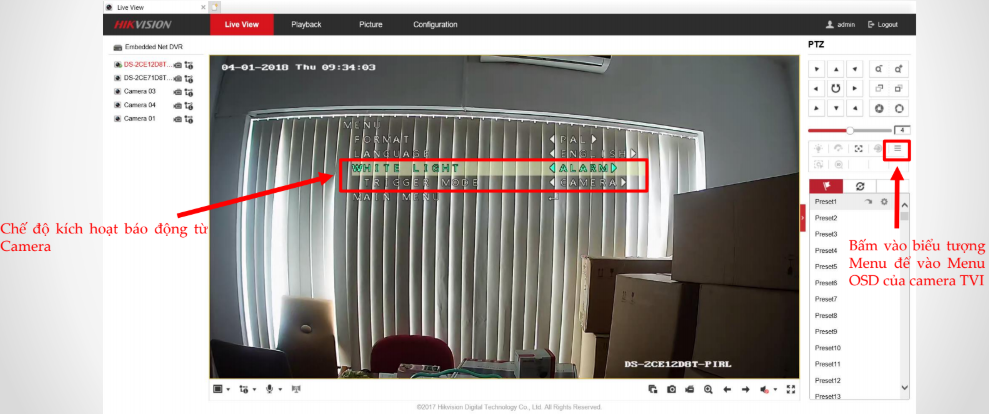

Chế độ kích hoạt báo động từ Camera

• Nếu chọn Trigger Mode là CAMERA, module PIR tích hợp trong camera sẽ gửi tín hiệu báo động đến đèn báo trên camera – visual alarm (đèn ánh sáng trắng chớp nháy) khi phát hiện báo động thân nhiệt. Nếu chọn chế độ này, khi mật tín hiệu kết nối từ camera và đầu ghi, khi camea phát hiện được báo động PIR, nó vẫn có thể kích được đèn ánh sáng trắng chớp nháy.

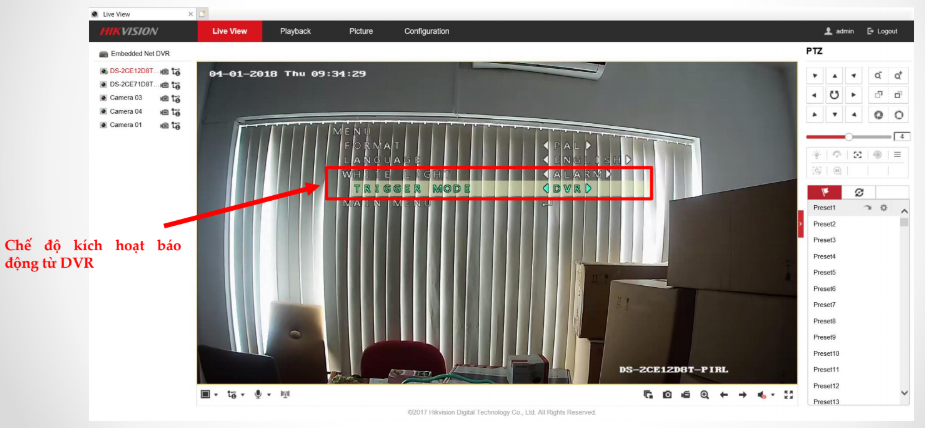

• Nếu chọn Trigger Mode là DVR, tín hiệu báo động phát hiện chuyển động được gửi từ DVR và camera làm việc như là một đầu báo báo động. Đầu ghi turbo 4.0 sẽ kích hoạt tín hiệu đèn ánh sáng trắng chớp nháy trên camera khi có tín hiệu báo động phát hiện chuyển động kết hợp với báo động PIR trên camera.

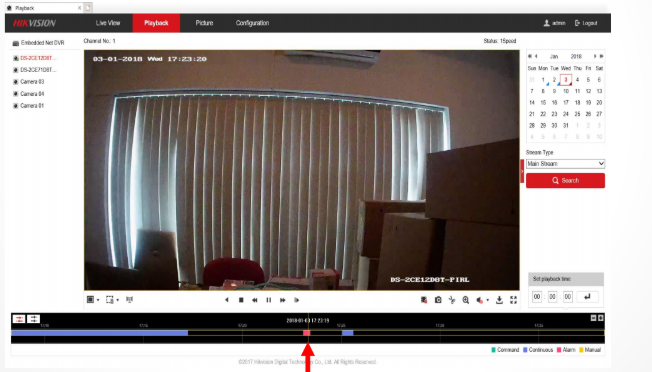

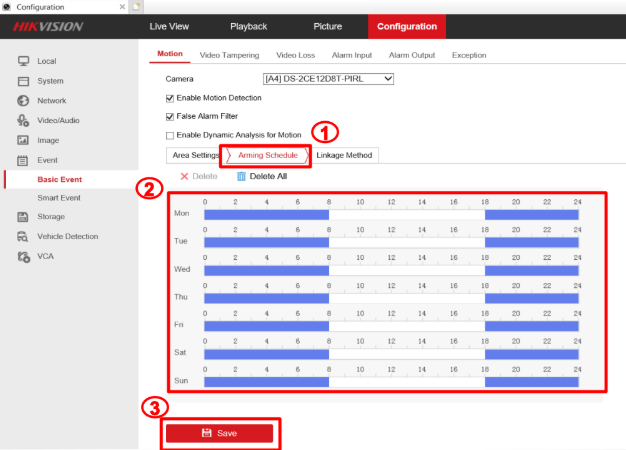

• Khi chọn chế độ phát hiện chuyển động kèm lọc báo động giả, nếu đặt lịch ghi hình là phát hiện chuyển động thì chỉ những chuyển động giả (của những vật không phát ra thân nhiệt) thì sẽ không ghi hình.
